氣密性試驗：

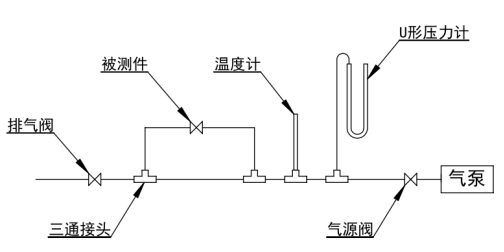

閥體氣密性試驗 裝置
應使用下圖所示裝置或同等以上精度等級的試驗裝置進行閥體氣密性試驗。
試驗方法：
連接被測件，關閉排氣閥，打開氣源閥充氣，充氣至5.4.1要求的測試壓力，使被測件在試驗過程中保持正常工作狀態。待壓力穩定后關閉氣源閥，記錄U形壓力計內液位，計時所需的測試時間，計時結束時U形壓力計內液位不應發生變化。自閉閥上設計有手動燃?xì)忾y門的，應在試驗過程中至少全開全關2次。
閉合件氣密性試驗
試驗裝置：

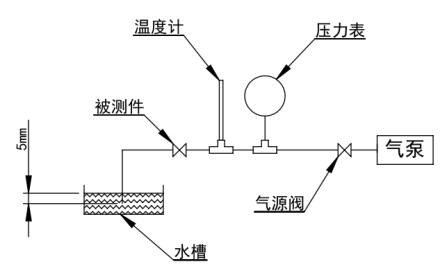

閉合件氣密性試驗應在閥體氣密性試驗合格之后進行，應使用圖3所示裝置或同等以上精度等級的試驗裝置進行閉合件氣密性試驗。伸入水槽的出氣管內徑為3mm且應垂直伸入深度不大于5mm的水下。
內氣密性試驗裝置
試驗方法：當自閉閥的超壓自動關閉、欠壓自動關閉、過流自動關閉的關閉元件為獨立動作時，應分項單獨進行氣密性試驗。使自閉閥在入口壓力達到相應的自動關閉設定值時自動關閉，用5.4.2要求的測試壓力進行試驗，以一個氣泡0.3ml計算泄漏量。
